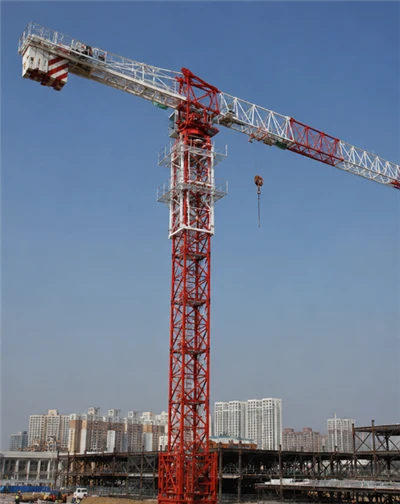

ارتفاع ممتد مسطح-رافعة برجية علوية

لقد طورنا هذه الرافعة البرجية العلوية المسطحة ذات الارتفاع الممتد-كمعدات رفع عملية بدون غطاء تستهدف-مهام الإنشاءات والبنية التحتية الشاهقة. يختلف عن الأنواع التقليدية، فهو يتخلص من هيكل رأس البرج ويترك مساحة كافية فوق الذراع. يمكنها تجنب مخاطر التصادم بشكل فعال عندما تعمل الرافعات المتعددة معًا في مواقع البناء المدمجة.

تم تقوية أقسام صاري البرج لتحقيق ارتفاع أعلى-في وضع الوقوف الحر، مما يقلل عدد ملحقات الجدار المطلوبة. بعد تركيب إطارات التثبيت، تصل الوحدة إلى ارتفاع رفع كبير لرفع الأجزاء مسبقة الصب والإطارات الفولاذية ومواد البناء الشائعة. يمكن للمشترين تحديد أطوال مختلفة للذراع لتلبية متطلبات نصف قطر العمل المتنوعة.

تتحكم أنظمة تحويل التردد في الرفع والنقل والدوران، مما يدعم التشغيل المستقر ووضع الحمل الدقيق. تم تجهيز جميع أجهزة السلامة اللازمة. يعمل التصميم المعياري على تبسيط عملية التجميع والتفكيك ونقل الحاويات في-الموقع. مناسبة لبناء المساكن وأعمال الجسور، الآلة تتوافق مع المعايير الدولية. تتوفر حلول مخصصة ودعم طويل الأمد-بعد-المبيعات للمشترين من الخارج.

1.تشييد المباني السكنية والتجارية الشاهقة-

2. مشاريع بناء المكونات الجاهزة

3. البنية التحتية البلدية وهندسة الجسور

4. بناء ورشة عمل المصنع ومشاريع التجديد الحضري

بيناكل سكاي تاور (تورنتو، كندا)

مبنى:برج سكني مكون من 110 طوابق بارتفاع 348 مترا، وهو أطول مبنى سكني قيد الإنشاء في كندا.

الرافعة المستخدمة:Terex CTT 472-20 طن رافعة تسلق داخلية مسطحة.

مواصفات الرافعة:

طول الجيب:55 مترا.

سعة تحميل الطرف:6.24 طن.

قوة الرافعة:80 كيلوواط.

أقصى سرعة الرفع:196 مترا في الدقيقة.

نظام التسلق:مثبتة بـ 16 رابط تسلق داخلي.

حصيلة:تم التسلق بنجاح إلى الارتفاع الكامل الذي يبلغ 348 مترًا، مما يوضح أن الرافعات العلوية المسطحة-المزودة بتقنية التسلق الداخلي يمكنها التعامل مع الإنشاءات عالية الارتفاع-التي يزيد ارتفاعها عن 300 متر.

مشروع فندق زوجسبيتزي إيبسي (ألمانيا)

تحديات الموقع:منطقة محمية بيئياً مع مساحات بناء ضيقة بسبب الأشجار والمباني القائمة.

الرافعة المستخدمة:Liebherr 370 EC-B 12 Fiber flat-رافعة برجية علوية.

مواصفات الرافعة:

طول الجيب:70 مترًا لإزالة العوائق والوصول الممتد.

قدرة الرفع:4.1 طن في دائرة نصف قطرها 70-مترًا باستخدام تقنية حبل الألياف عالية الأداء.

تحسين الأداء:سعة تحميل أعلى بنسبة 20% تقريبًا مقارنة بحبال الأسلاك الفولاذية التقليدية.

نظام التحكم:تحكم دقيق في Micromove لتحديد المواقع بدقة أثناء تركيبات الحائط الساتر الزجاجي والفولاذ.

حصيلة:تم إثبات مرونة الرافعات العلوية المسطحة-وملاءمتها لمواقع البناء ذات المساحة-الحساسة بيئيًا والمحدودة.

مركز شنيانغ ماوي (شنيانغ، الصين)

مبنى:مبنى شاهق للغاية بمساحة 311-متر مع سقف معقد يتميز بفارق ارتفاع يبلغ 10.55 مترًا بين أقسام السقف الكبيرة والصغيرة.

الرافعة المستخدمة:Fushun Yongmao STT553A مسطحة-رافعة تسلق داخلية علوية.

تقنية التفكيك:استبدال متعدد المراحل للتفكيك على ارتفاع 311 مترًا باستخدام رافعتين سقفيتين (ZSL270 وQTZ50).

ابتكار:تم تركيب عمود شبكي بطول 9 أمتار أسفل الرافعة QTZ50 لزيادة ارتفاع الصاري والتغلب على اختلافات ارتفاع السقف وضمان تغطية التفكيك الكاملة.

دلالة:يقدم حلاً تقنيًا آمنًا وقابلاً للتكرار لتفكيك الرافعات البرجية في المباني الشاهقة-ذات الهياكل المعقدة للأسقف.

قمة زوجسبيتزي للإنشاءات (ألمانيا)

ارتفاع الموقع:2,975 مترًا في ظل الظروف القاسية-تصل سرعة الرياح إلى 280 كم/ساعة ودرجات حرارة منخفضة تصل إلى -25 درجة .

التحدي اللوجستي:لا يوجد طريق للوصول. كان لا بد من نقل المعدات بطائرة هليكوبتر.

الرافعة المستخدمة:Liebherr 150 EC-B 6 Litronic رافعة برجية مسطحة-علوية.

وزن المكون:أثقل جزء 3.4 طن، مما يتيح نقل طائرات الهليكوبتر وتجميع القمة.

التكوين الخاص:تم تكييفها للتشغيل الآمن في الرياح القوية ودرجات الحرارة المنخفضة.

حصيلة:تم توضيح الجدوى الهندسية لتصميم الرافعة العلوية المسطحة-في الظروف الجغرافية والمناخية القاسية.

شبكات الدعم العالمية

كبرى الشركات المصنعةمثل Raimondi وLiebherr، تمتلكان شبكات عالمية لخدمات ما بعد البيع.

وتشمل هذه الشبكاتالتجار المعتمدينوفنيو المصنع-المدربون.

يغطي الدعمتجميع الرافعات والصيانة وفحص السلامة، عرضت على حد سواءعلى-الموقعوعن بعد.

الخدمات اللوجستية الأمثلتمكين التسليم السريع للقطع الغيار الأصلية، مما يضمن الحصول على مساعدة فنية موثوقة وفي الوقت المناسب على مستوى العالم.

برامج الصيانة الوقائية

غاية:يمكنك تقليل فشل المعدات ووقت التوقف غير المخطط له عن طريق اتباع فترات الخدمة الموصى بها من قبل الشركة المصنعة-.

أهمية:يؤدي الاكتشاف المبكر للمخاطر إلى منع وقوع حوادث مثل فقدان السيطرة، أو سقوط الأحمال، أو الفشل الهيكلي.

مهام الصيانة الرئيسية:

يوميًا:عمليات فحص بصرية ووظيفية قبل-الاستخدام وقبل-المناوبات.

الأسبوعية والشهرية:فحص أجهزة السلامة والحبال السلكية والمكونات الحيوية.

موسمي:فحوصات شاملة، خاصة قبل الإغلاق الشتوي.

الاستجابة السريعة والدعم في حالات الطوارئ

أولوية:إصلاحات سريعة وخبيرة للحفاظ على المشاريع في الموعد المحدد.

العناصر الرئيسية:

التشخيص عن بعد:تسمح أنظمة التحكم الإلكترونية بتحليل رمز الخطأ واستكشاف الأخطاء وإصلاحها عن بعد بواسطة الخبراء.

خدمة الطوارئ على مدار 24 ساعة:متاح في أي وقت للحالات العاجلة والخطيرة.

مركبات الخدمة المجهزة بالكامل:يتم إرسال الفنيين على الفور مع الأدوات وقطع الغيار اللازمة.

مقدم المثال:BKL Baukran Logistik، شركة مستقلة رائدة في مجال خدمات الرافعات.

س: لماذا تفضل مشاريع البنية التحتية هذه الرافعات؟

ج1: وظائف البنية التحتية ثقيلة وتستمر لفترة طويلة. ترفع هذه الرافعات بثبات دون الحاجة إلى التحرك كثيرًا، مما يوفر الوقت والجهد. يقوم نظام التحكم بوضع الأجزاء الكبيرة بدقة، وبالتالي تقليل الأخطاء وإعادة العمل.

س: إلى أي مدى يمكن أن يصلوا بدون دعم؟

A2: يعتمد على النموذج. بعضها لديه قواعد أوسع لمزيد من الاستقرار. يتيح نظام HD33 بقاعدة يبلغ طولها 3.3-مترًا لبعض الرافعات الوصول إلى ارتفاع يتراوح من 107 إلى 122 مترًا بدون ربط. هناك أيضًا نوع التسلق الداخلي الذي يرتفع مع المبنى، والذي يتم تثبيته بواسطة عدد قليل من نقاط التثبيت. وفي تورونتو، استخدم برج سكني يبلغ ارتفاعه 348 مترًا 16 رابطًا داخليًا لإيصال الرافعة إلى الأعلى.

س: ما هي أنواع مشاريع البنية التحتية التي تستخدم هذه الرافعات؟

ج3: الجسور والطرق ومحطات الطاقة والموانئ. تستخدمها الجسور للعوارض الجاهزة والعوارض الفولاذية. مشاريع الطرق والأنفاق تحتاج إليها أيضًا. وتعتمد محطات توليد الطاقة ومصافي التكرير عليها في المعدات الثقيلة. تستخدمها الموانئ لآلات الرصيف وأنظمة الحاويات.

س: ما مقدار الوزن الذي يمكنهم رفعه؟

A4: تتعامل الأنواع الأصغر حجمًا مثل Liebherr 150 EC-B مع حوالي 6 أطنان. يصل وزن الأجهزة الأكبر حجمًا مثل Raimondi MRT573 إلى 24 طنًا. تستخدم معظم أعمال البنية التحتية الرافعات التي يتراوح وزنها من 12 إلى 20 طنًا، والتي تتعامل مع الأجزاء الخرسانية والفولاذية بشكل جيد.
